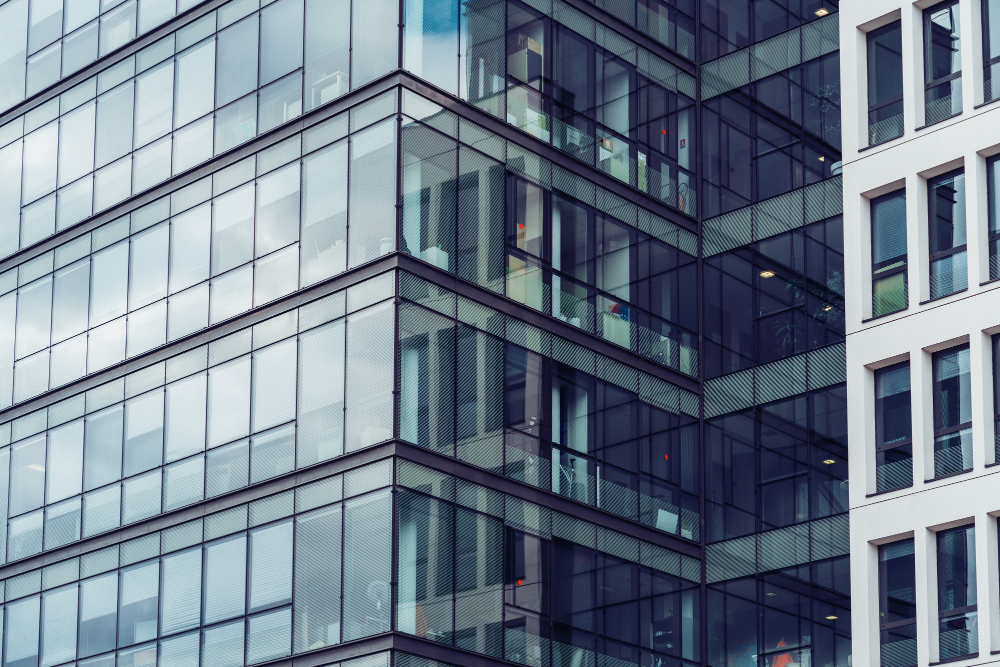

Fasada słupowo-ryglowa czy strukturalna: czym różnią się te systemy i gdzie je stosować?

Fasady aluminiowe to dziś standard w nowoczesnym budownictwie komercyjnym i użyteczności publicznej. Wybór między systemem słupowo-ryglowym a strukturalnym decyduje o estetyce, kosztach eksploatacji i możliwościach technicznych budynku na kolejne dekady.

Czym są fasady aluminiowe i jak dzielą się systemy fasadowe?

Fasady aluminiowe stanowią zewnętrzną powłokę budynku, która jednocześnie przenosi obciążenia klimatyczne (wiatr, śnieg, temperaturę) i tworzy barierę termiczną oraz akustyczną. Nie są jednorodną kategorią: pod pojęciem systemów fasadowych aluminiowych kryją się co najmniej cztery odrębne rozwiązania konstrukcyjne, różniące się sposobem mocowania wypełnień, profilem estetycznym i wymaganiami montażowymi.

Podstawowy podział wygląda następująco:

• Fasada słupowo-ryglowa (ang. mullion-transom): szkielet z pionowych słupów i poziomych rygli, wypełnienia (szyby, panele) mocowane listwami dociskowymi od zewnątrz lub od wewnątrz.
• Fasada strukturalna (Structural Glazing, SG): wypełnienia przyklejone silikonem konstrukcyjnym do ramki aluminiowej; od zewnątrz widoczna jednolita płaszczyzna szkła.
• Fasada semistrukturalna: hybryda, w której szyby są klejone od jednej lub dwóch stron, a pozostałe krawędzie trzymają listwy mechaniczne.
• System unitized (modułowy): gotowe moduły prefabrykowane w zakładzie, transportowane i montowane jako całość bezpośrednio z elewacji.

Każdy z tych systemów podlega normie PN-EN 13830, która określa wymagania dla ścian osłonowych w zakresie odporności na obciążenia wiatrem, przepuszczalności powietrza i wody oraz izolacyjności termicznej. Fasada strukturalna wymaga dodatkowo spełnienia wymagań europejskiej aprobaty ETAG 002, co przekłada się na obszerniejszą dokumentację techniczną i konieczność wykonania obliczeń inżynierskich przez uprawnionego konstruktora.

Fasada słupowo-ryglowa: budowa, zastosowanie i parametry

Jak zbudowany jest system słupowo-ryglowy?

Fasada słupowo-ryglowa aluminiowa opiera się na siatce profili: pionowe słupy (mulliony) przenoszą główne obciążenia na stropy lub konstrukcję nośną, a poziome rygle (transomy) dzielą pole fasady i usztywniają układ. Wypełnienia, najczęściej szyby zespolone, są osadzane w przylgach profili i dociskane listwami mechanicznymi. Uszczelnienie zapewniają uszczelki EPDM lub silikonowe, a przekładka termiczna w profilu przerywa mostek cieplny między zewnętrzną a wewnętrzną częścią ramy.

Typowe szerokości widocznych profili wynoszą 50 mm lub 60 mm (stąd oznaczenia systemów: MB-SR50N firmy Aluprof, FWS 50/60 firmy Schüco). Im szersza siatka profili, tym łatwiej osiągnąć wyższe parametry termoizolacyjne, ale tym bardziej widoczna jest siatka na elewacji.

Montaż odbywa się metodą tradycyjną: profile mocuje się do konstrukcji budynku, a następnie wstawia wypełnienia. Wymiana pojedynczej szyby jest stosunkowo prosta: wystarczy odkręcić listwę dociskową, wyjąć uszkodzone wypełnienie i wstawić nowe. To istotna zaleta w kontekście wieloletniego serwisowania.

Gdzie stosuje się fasady słupowo-ryglowe?

Fasada słupowo-ryglowa sprawdza się wszędzie tam, gdzie inwestor oczekuje sprawdzonego rozwiązania o dobrych parametrach termoizolacyjnych, relatywnie niskich kosztach montażu i łatwej obsługi serwisowej. Typowe zastosowania to:

• biurowce klasy A i B o regularnej siatce elewacji,
• centra handlowe i galerie,
• obiekty użyteczności publicznej (szkoły, urzędy, szpitale),
• rozbudowy i modernizacje istniejących budynków,
• obiekty, gdzie wymagana jest duża elastyczność w doborze wypełnień (szyby o różnej grubości, panele aluminiowe, płyty HPL).

System słupowo-ryglowy jest też pierwszym wyborem, gdy projekt zakłada integrację z fotowoltaiką budowlaną (BIPV). Moduły fotowoltaiczne montuje się w miejscu standardowych szyb lub paneli, korzystając z tych samych profili i listew. Żaden z dostępnych publicznie opisów technicznych nie porównuje wprost możliwości integracji BIPV w systemie słupowo-ryglowym i strukturalnym. W systemie słupowo-ryglowym wymiana pojedynczego modułu PV jest prosta mechanicznie i nie wymaga ingerencji w uszczelnienie silikonowe całej płaszczyzny.

Fasada strukturalna: estetyka, technologia i wymagania

Fasada strukturalna (Structural Glazing) eliminuje z widoku zewnętrznego wszelkie listwy i profile. Szyby lub panele są przyklejone do ramki aluminiowej silikonem konstrukcyjnym, a ramka mocowana do słupów i rygli ukrytych za płaszczyzną szkła. Efekt to niemal jednolita szklana powierzchnia przerwana jedynie spoinami silikonowymi o szerokości kilku milimetrów.

Silikon konstrukcyjny to nie jest zwykły uszczelniacz. Produkty certyfikowane do SG (np. Dow Corning 993, Sika SG-500) muszą spełniać rygorystyczne wymagania wytrzymałościowe i starzeniowe. Trwałość spoiny projektuje się na minimum 25-30 lat, jednak jej stan powinien być regularnie oceniany przez specjalistę, ponieważ wizualna kontrola nie zawsze ujawnia wewnętrzne degradacje. Wymiana szyby w fasadzie strukturalnej wymaga nacięcia spoiny silikonowej, co jest operacją kosztowną i czasochłonną, a przy dużych formatach szyb konieczne jest użycie specjalistycznego sprzętu montażowego.

Fasada strukturalna aluminiowa wymaga też dodatkowych procedur formalnych. ETAG 002 narzuca konieczność wykonania obliczeń nośności spoiny, udokumentowania właściwości stosowanego silikonu i uzyskania akceptacji producenta systemu na konkretne zestawienie materiałowe. W praktyce oznacza to, że projekt fasady strukturalnej jest bardziej złożony dokumentacyjnie i kosztowniejszy na etapie przygotowania, co inwestorzy często pomijają w pierwszych kalkulacjach budżetu.

Systemy strukturalne stosuje się przede wszystkim tam, gdzie estetyka jest priorytetem:

• prestiżowe biurowce klasy A+ i obiekty reprezentacyjne,
• hotele i apartamentowce premium,
• muzea, galerie, obiekty kulturalne,
• budynki, gdzie architektura wymaga minimalnej widoczności podziałów elewacji.

Integracja BIPV w fasadzie strukturalnej jest technicznie możliwa, ale bardziej skomplikowana. Moduły fotowoltaiczne muszą być certyfikowane jako element structural glazing, a ich wymiana w razie awarii pociąga za sobą te same problemy co wymiana zwykłej szyby klejonej. Przy planowaniu BIPV w SG warto od razu zakładać wyższy budżet na eksploatację.

Porównanie systemów: czym kierować się przy wyborze?

Żaden z popularnych opisów technicznych dostępnych online nie zestawia wszystkich czterech głównych systemów fasadowych w jednym miejscu z konkretnymi kryteriami. Poniższa tabela wypełnia tę lukę.

Kryterium	Słupowo-ryglowa	Strukturalna (SG)	Semistrukturalna	Unitized (modułowa)
Widoczność profili	Tak (50-60 mm)	Nie (tylko spoiny)	Częściowo	Zależy od systemu
Koszt montażu	Niski-średni	Wysoki	Średni	Wysoki (niższy przy dużej skali)
Serwis i wymiana szyb	Prosta, mechaniczna	Trudna, wymaga nacięcia silikonu	Częściowo mechaniczna	Wymiana całego modułu
Wymagania formalne	PN-EN 13830	PN-EN 13830 + ETAG 002	PN-EN 13830	PN-EN 13830
Integracja BIPV	Łatwa	Trudna	Możliwa	Możliwa (prefabrykacja)
Termoizolacja (Uw)	0,8-1,4 W/m²K	0,9-1,5 W/m²K	0,9-1,4 W/m²K	0,7-1,2 W/m²K
Typowe zastosowanie	Biura, szkoły, handel	Prestiżowe biurowce, hotele	Budynki premium	Wieżowce, duże obiekty

Wartości Uw są orientacyjne i zależą od konkretnego systemu, wypełnienia szyb i zastosowanej przekładki termicznej. Dla porównania: profil Aluprof MB-SR50N EI osiąga Uw fasady rzędu 0,9-1,1 W/m²K przy standardowym zestawieniu szyb, a Schüco FWS 60.SI w konfiguracji superizolacyjnej może zejść poniżej 0,8 W/m²K.

Drzewo decyzyjne dla inwestora i architekta

Wybór systemu fasadowego warto przeprowadzić przez kilka pytań kontrolnych:

1. Czy estetyka elewacji wymaga braku widocznych podziałów? Jeśli tak, odpowiednia będzie fasada strukturalna lub semistrukturalna. Jeśli nie, system słupowo-ryglowy jest wystarczający i tańszy.
2. Jaki jest planowany budżet na eksploatację przez 30 lat? Fasada strukturalna generuje wyższe koszty serwisowe przy wymianie szyb. Przy dużych obiektach różnica może sięgać kilkudziesięciu tysięcy złotych.
3. Czy projekt zakłada integrację fotowoltaiki? System słupowo-ryglowy daje większą elastyczność i niższe koszty eksploatacji BIPV.
4. Jaka jest skala inwestycji? Przy bardzo dużych powierzchniach (powyżej 5 tys. m²) system unitized może być ekonomicznie uzasadniony mimo wyższego kosztu jednostkowego, ponieważ skraca czas montażu na rusztowaniach.
5. Jakie są wymagania dokumentacyjne projektu? Fasada strukturalna wymaga dodatkowych obliczeń inżynierskich i spełnienia ETAG 002, co wydłuża czas przygotowania projektu i może wpłynąć na harmonogram uzyskania pozwolenia na budowę.

Konserwacja, serwis i trwałość: aspekt pomijany w specyfikacjach

Ten temat rzadko pojawia się w opisach technicznych systemów fasadowych, a ma bezpośredni wpływ na całkowity koszt posiadania (TCO) fasady przez cały cykl życia budynku.

W systemie słupowo-ryglowym regularna konserwacja obejmuje przede wszystkim kontrolę stanu uszczelek EPDM (zalecana co 5-7 lat), czyszczenie kanałów odwadniających w ryglach i ewentualną wymianę uszczelnień silikonowych w spoinach między szybami. Wymiana pojedynczej szyby zespolonej nie wymaga specjalistycznego sprzętu poza standardowym zestawem montażowym i zajmuje kilka godzin roboczych.

W fasadzie strukturalnej sytuacja jest bardziej złożona. Silikon konstrukcyjny starzeje się pod wpływem promieniowania UV i cykli termicznych. Producenci silikonów (Dow, Sika, Momentive) zalecają inspekcję spoiny co 10 lat przez certyfikowanego inspektora. Jeśli spoina wykazuje oznaki degradacji (pęknięcia, delaminacja, utrata adhezji), konieczna jest jej wymiana, co przy dużych formatach szyb bywa operacją kosztowną. Dodatkowe ryzyko stanowi fakt, że w fasadzie SG szyba jest jednocześnie elementem nośnym. Uszkodzenie spoiny może prowadzić do wypadnięcia szyby, co ma konsekwencje bezpieczeństwa i ubezpieczeniowe.

Fasada semistrukturalna łączy oba ryzyka: część krawędzi jest mocowana mechanicznie (łatwiejszy serwis), część klejona (ryzyko degradacji silikonu). Przy projektowaniu warto uzgodnić z producentem systemu, które krawędzie są klejone, ponieważ ma to wpływ na procedury serwisowe i możliwość uzyskania ubezpieczenia.

Ile kosztuje montaż fasady aluminiowej?

Koszty montażu fasady aluminiowej zależą od wielu zmiennych i trudno podać jedną wiążącą liczbę, ale orientacyjne przedziały cenowe pomagają w planowaniu budżetu inwestycji.

Dla fasady słupowo-ryglowej aluminiowej koszt wykonania (materiał plus montaż) wynosi zazwyczaj od 600 do 1200 zł za m², przy czym dolna granica dotyczy prostych elewacji z typowymi systemami i standardowym szkleniem, a górna odpowiada systemom z podwyższoną izolacyjnością, szybami o dużych formatach lub skomplikowaną geometrią.

Fasada strukturalna jest droższa: koszt wykonania zaczyna się od około 900 zł/m² i może przekroczyć 2 tys. zł/m² przy prestiżowych obiektach z certyfikowanymi silikonami, dużymi formatami szyb i rozbudowaną dokumentacją ETAG 002. Do tego dochodzi wyższy koszt projektu technicznego i obliczeń inżynierskich.

System unitized, przy małych powierzchniach, jest zwykle najdroższy jednostkowo (od 1200 do 2500 zł/m²), ale przy dużych inwestycjach skrócenie czasu montażu na rusztowaniach i mniejsza liczba roboczogodzin na budowie mogą zredukować całkowity koszt projektu.

Na ostateczną cenę wpływają też: lokalizacja budowy (koszty dojazdu i logistyki), dostępność rusztowań lub gondoli, wymagania pożarowe (fasady z klasą odporności EI wymagają specjalnych profili i uszczelek), a także termin realizacji i dostępność materiałów u producenta systemu.

Przed podjęciem decyzji budżetowej warto zlecić wycenę co najmniej dwóm wykonawcom z doświadczeniem w danym systemie. Różnice między ofertami sięgają niekiedy 20-30%, co przy dużych powierzchniach przekłada się na setki tysięcy złotych.

Wybór między fasadą słupowo-ryglową a strukturalną to nie tylko kwestia estetyki. To decyzja, która wpływa na koszty projektu, wymagania formalne, sposób eksploatacji i możliwości integracji z nowoczesnymi technologiami przez całe życie budynku. Znajomość różnic między systemami, zanim pojawi się na stole projekt architektoniczny, pozwala uniknąć kosztownych zmian na późniejszym etapie.
